Campionamento e analisi
PNEUMOIDRAULICA ENGINEERING progetta e realizza molteplici tipologie di sistemi di campionamento gas. I settori di applicazione sono numerosi: Oil & Gas, chimico, farmaceutico, industriale, ecc.

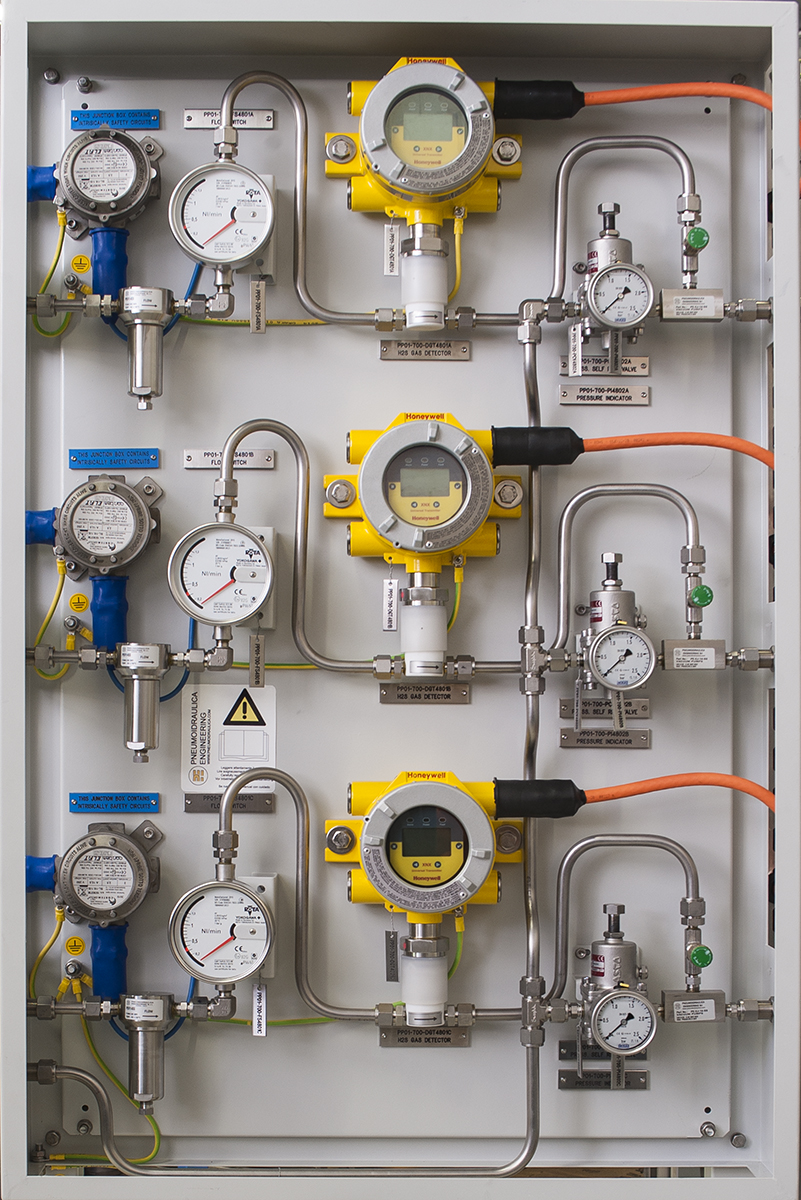

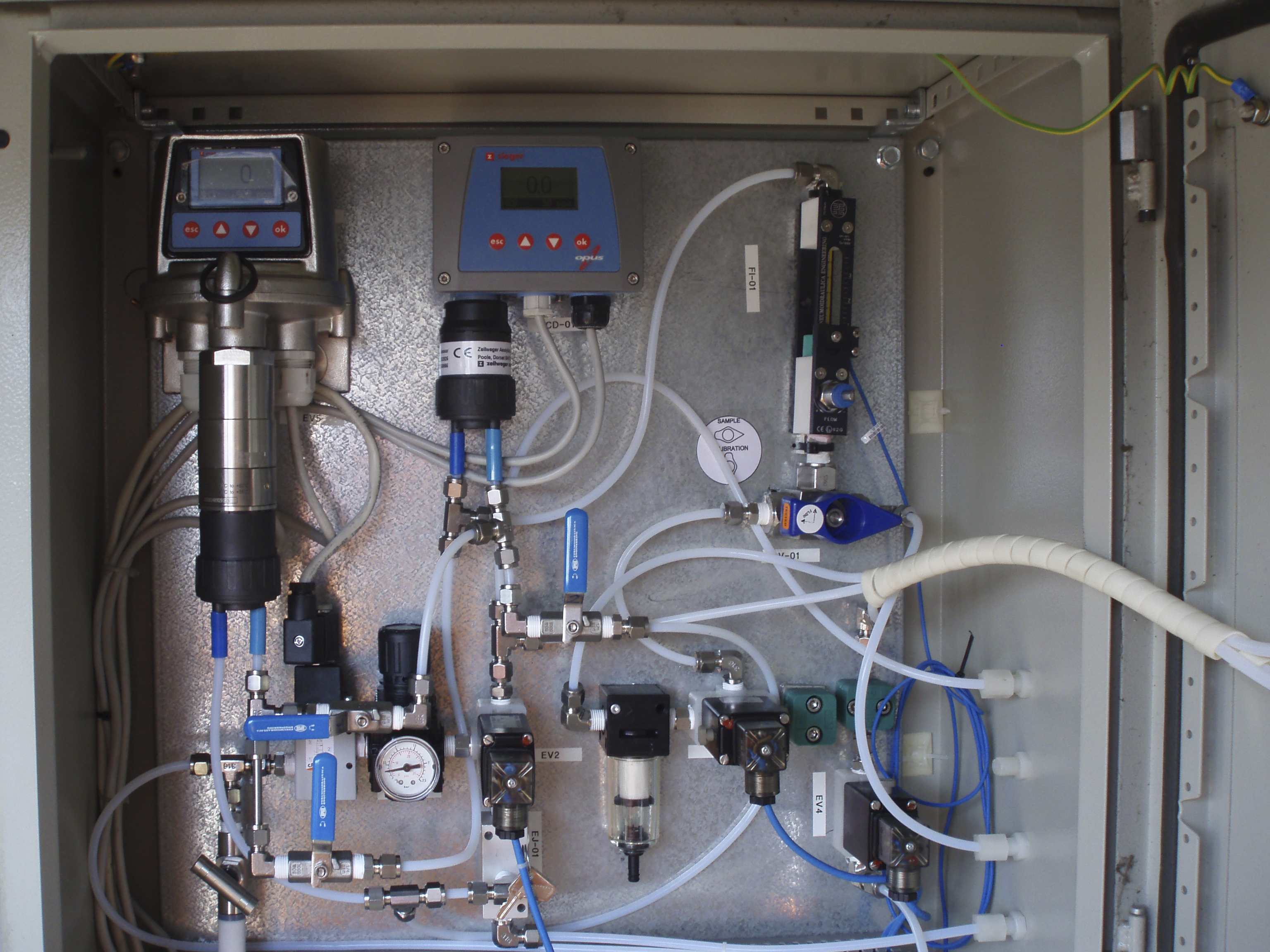

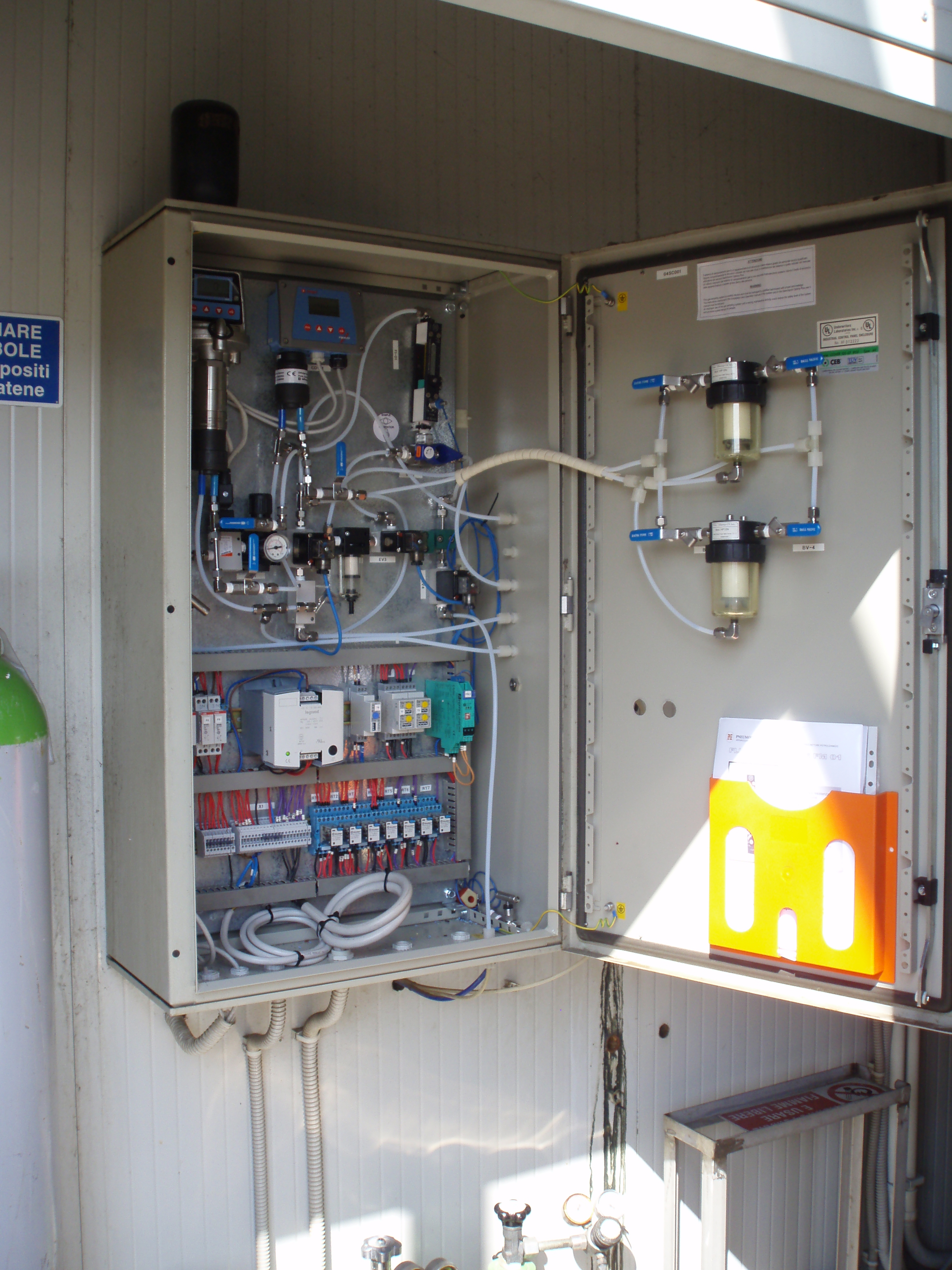

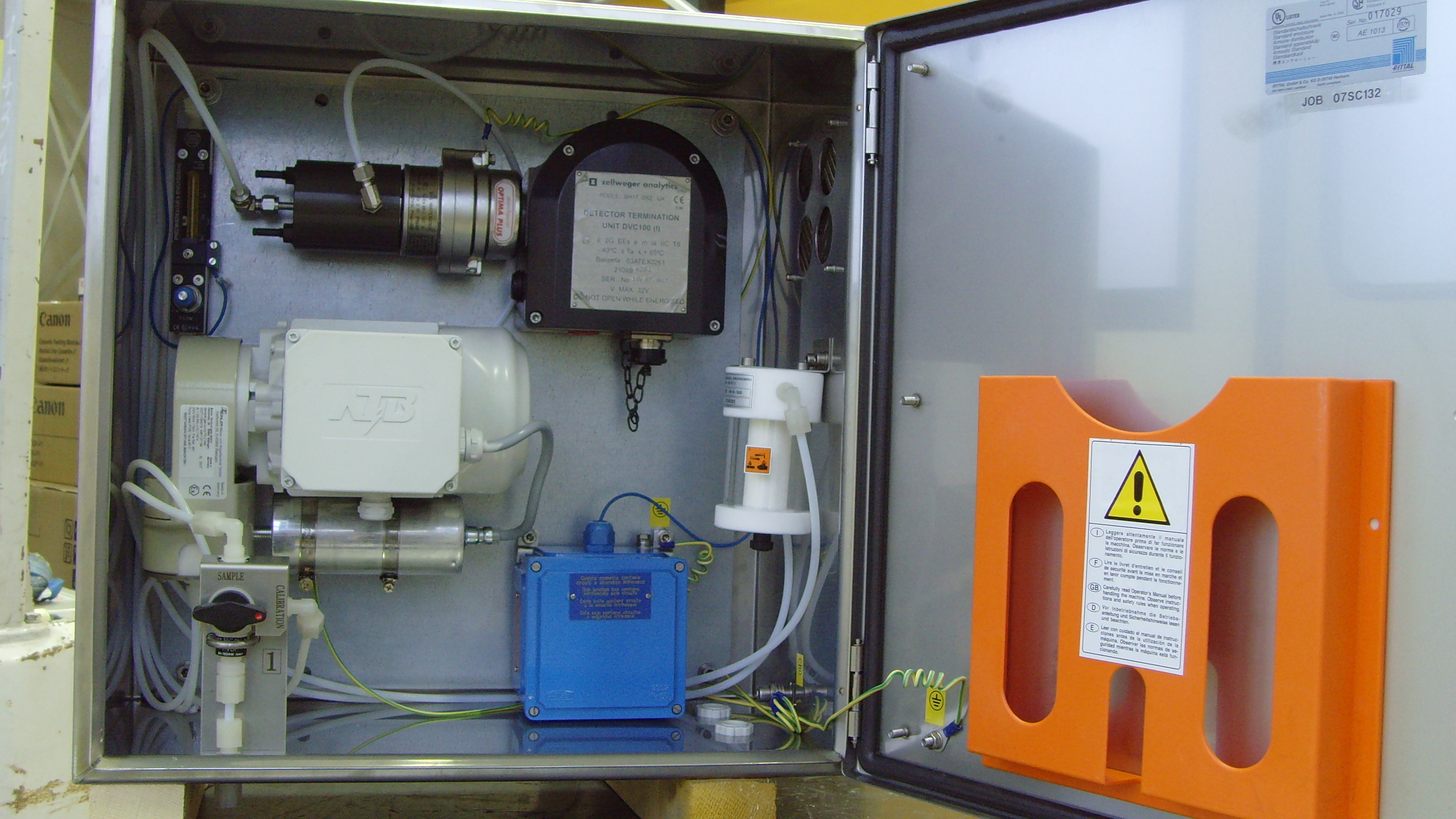

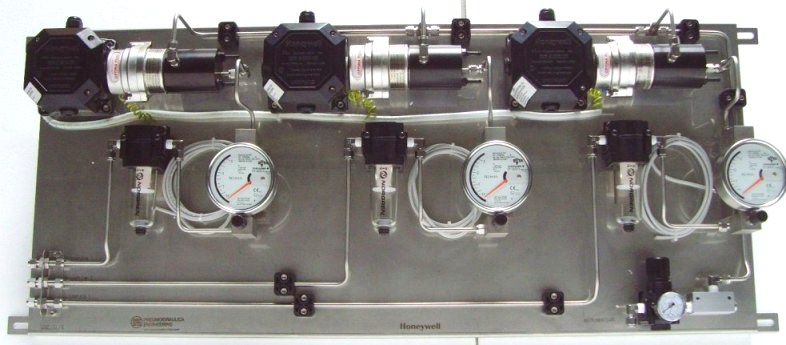

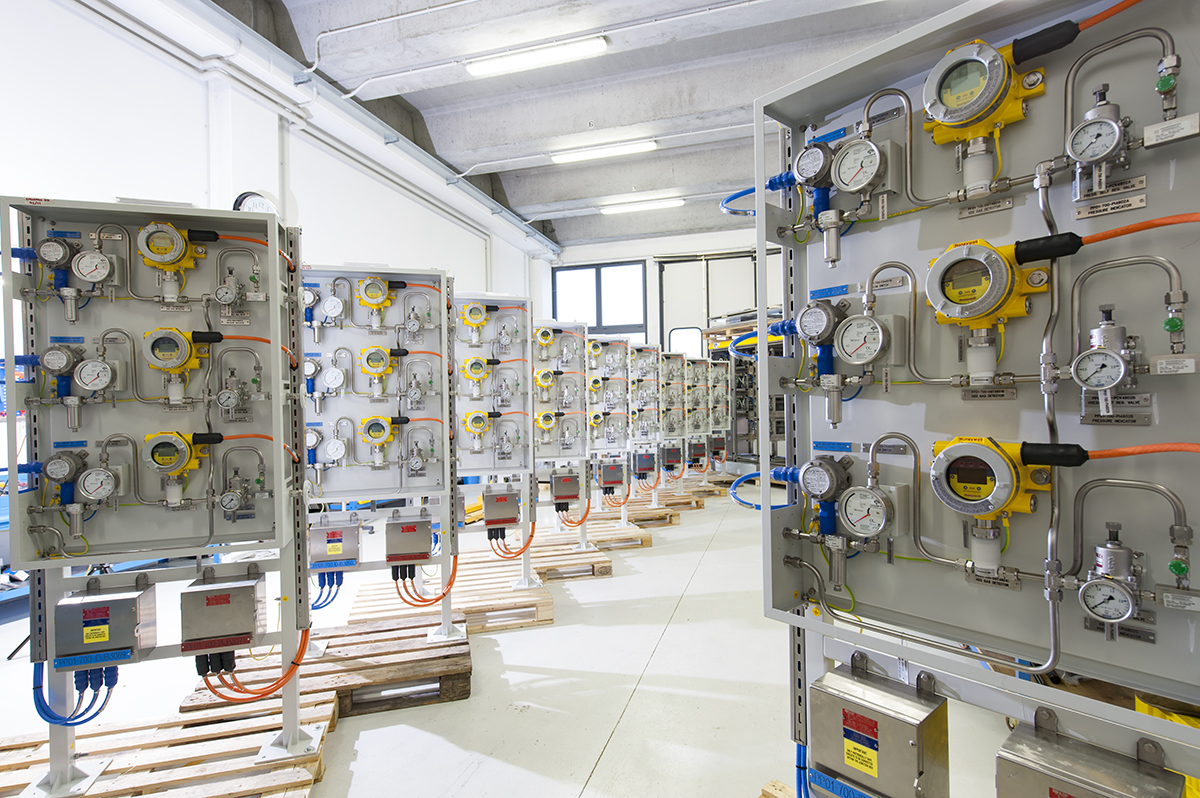

Sono sistemi che attraverso un circuito di aspirazione prelevano il gas da analizzare e lo portano, previo opportuno trattamento, allo strumento di analisi che ne verifica le caratteristiche. L’applicazione più diffusa è quella di monitoraggio miscela esplosiva o gas tossici all’interno di una zona: al superamento della soglia impostata, il sistema genera un allarme che mette in sicurezza immediatamente l’impianto, evitando danni alle persone e all’ambiente. Per applicazioni particolarmente critiche il sistema prevede 3 punti di analisi, in logica 2oo3.
Sono sistemi che attraverso un circuito di aspirazione prelevano il gas da analizzare e lo portano, previo opportuno trattamento, allo strumento di analisi che ne verifica le caratteristiche. L’applicazione più diffusa è quella di monitoraggio miscela esplosiva o gas tossici all’interno di una zona: al superamento della soglia impostata, il sistema genera un allarme che mette in sicurezza immediatamente l’impianto, evitando danni alle persone e all’ambiente. Per applicazioni particolarmente critiche il sistema prevede 3 punti di analisi, in logica 2oo3.
Caratteristiche standard:
- Disposizione componenti studiata accuratamente per facilitare le operazioni di comando, controllo e manutenzione
- Connessione per calibrazione strumenti
- Esecuzione in AISI316 (anche con verniciatura)
- In cabinet IP55 oppure su lamiera a vista
- Raccorderia a compressione con doppio anello di tenuta
- Tubing metrico o pollici (secondo ASTM A-269)
- Pompe elettriche (Vac o Vdc) oppure tramite eiettore pneumatico
- Grado SIL2 secondo IEC 61508:2010
- Targhette e documentazione in Italiano o Inglese
- Certificazioni PED / ASME / ATEX / IECEx
Caratteristiche speciali:
- Installazione in climi severi (bassissime/altissime temperature, zone desertiche, ecc.)
- Cabinet IP65

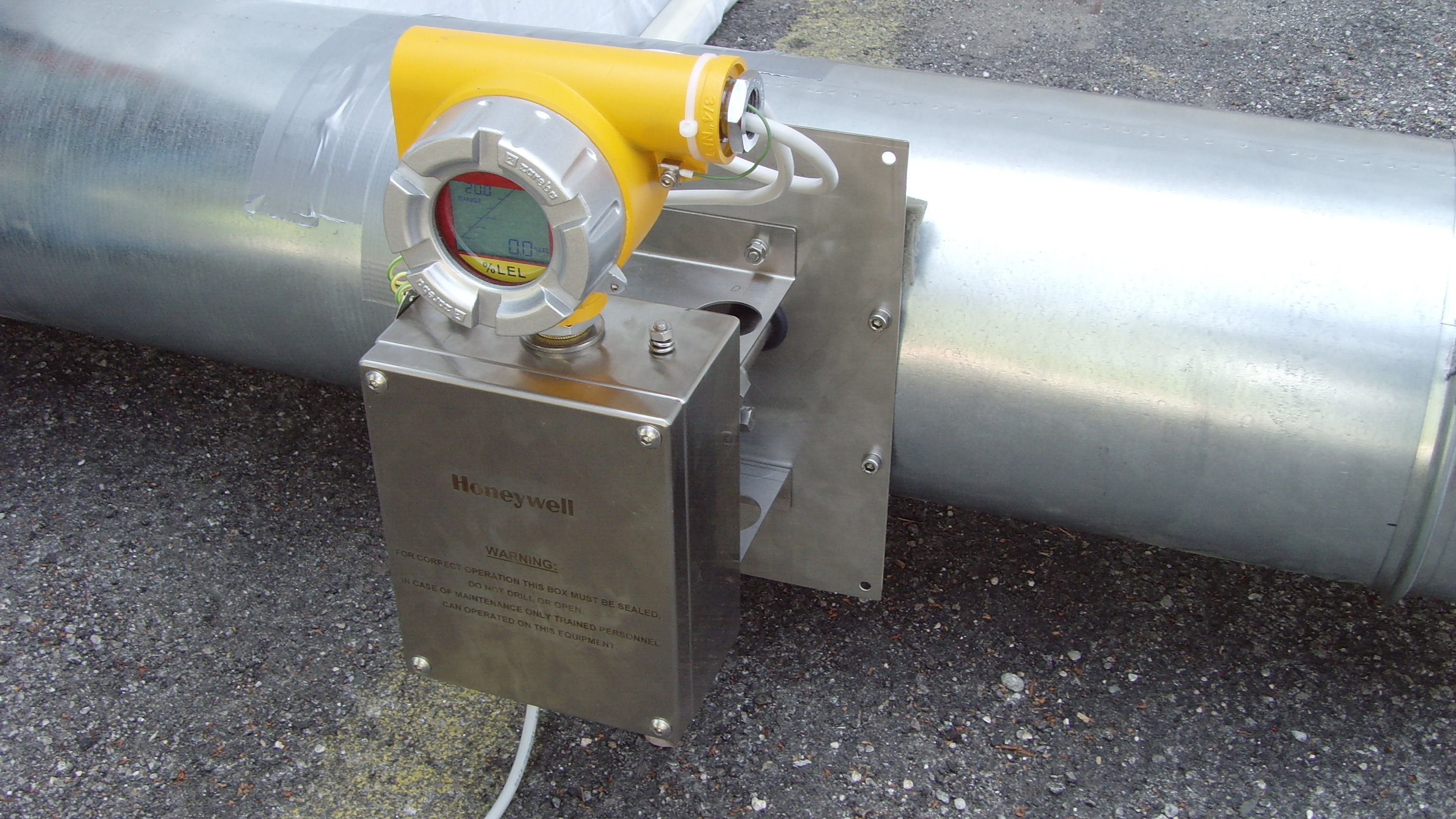

- “Duct mounting” con tubo di Pitot per installazione diretta su condotte di ventilazione
- Raccorderia e tubing in PTFE / PVDF / 6Mo / 904L / Monel / Hastelloy
- Applicazioni con presenza di H2S (NACE MR01-75)
- Targhette e documentazione in lingue diverse (Russo, Arabo, ecc.)
- Esecuzione in accordo alle norme Norsok / UL o altre norme internazionali
- Collaudi presenziati e Certificazioni su richiesta del cliente
- Grado SIL3 secondo IEC 61508:2010
Principali applicazioni:
- Analisi di inquinamento ambientale
- Monitoraggio di turbocompressori gas
- Monitoraggio di macchine di produzione che utilizzano sostanze pericolose
- Rilevazione di presenza di miscele esplosive
- Rilevazione di presenza di gas tossici/corrosivi
