Controllo attuatori
PNEUMOIDRAULICA ENGINEERING progetta, realizza e installa molteplici tipologie di sistemi di controllo attuatori, sia pneumatici che oleodinamici, per la gestione del normale funzionamento e della sicurezza degli impianti nel campo Oil & Gas.

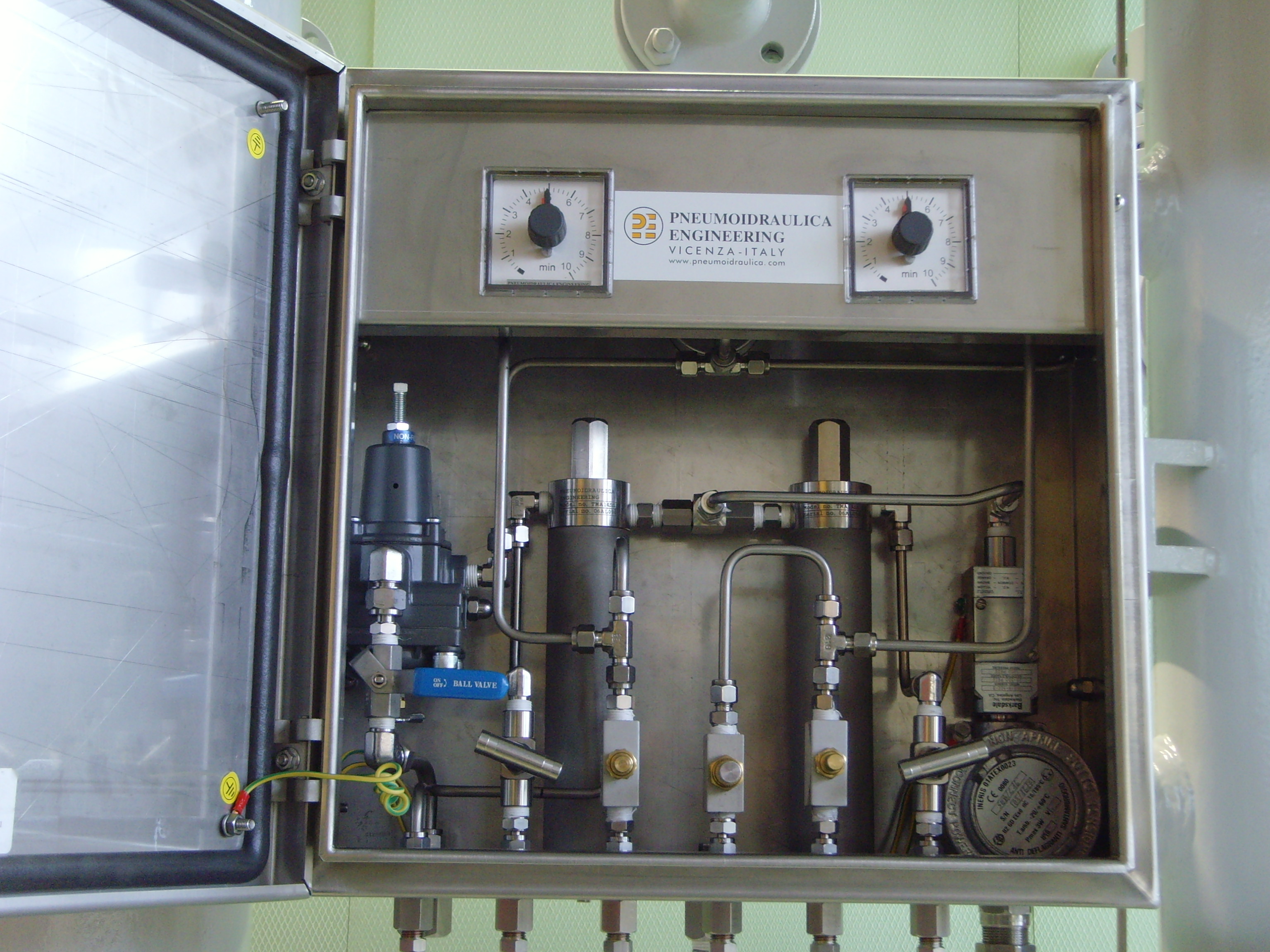

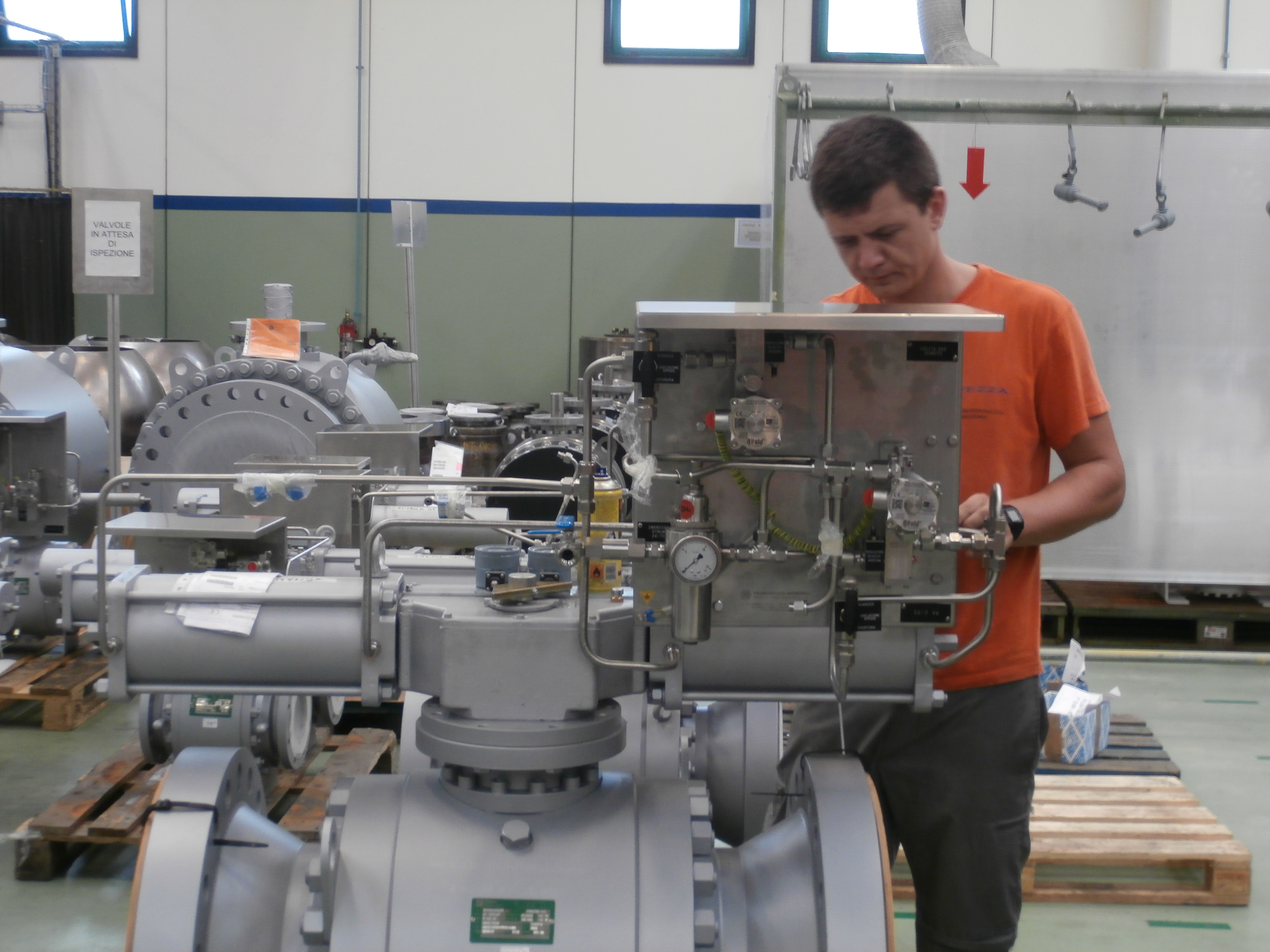

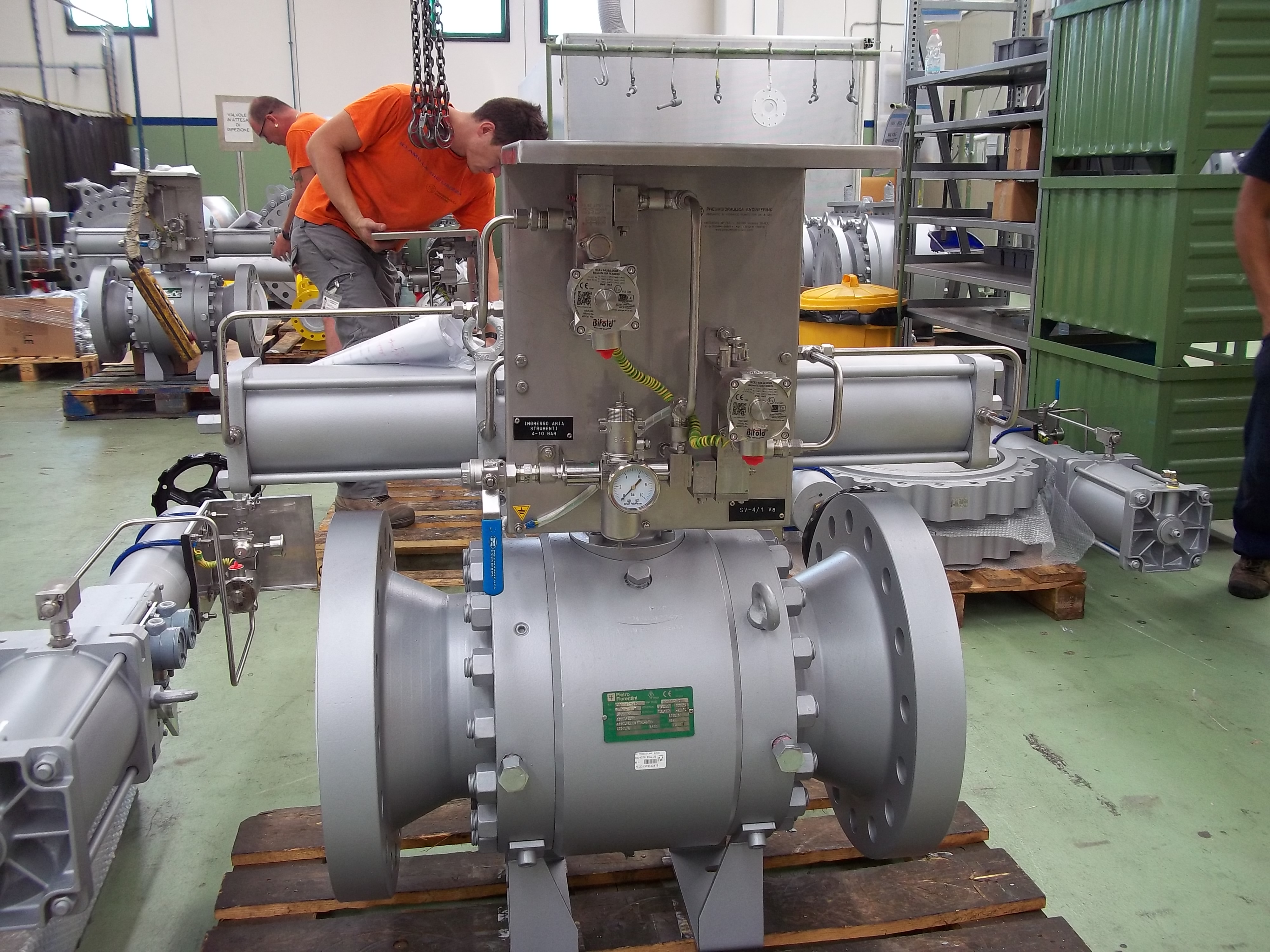

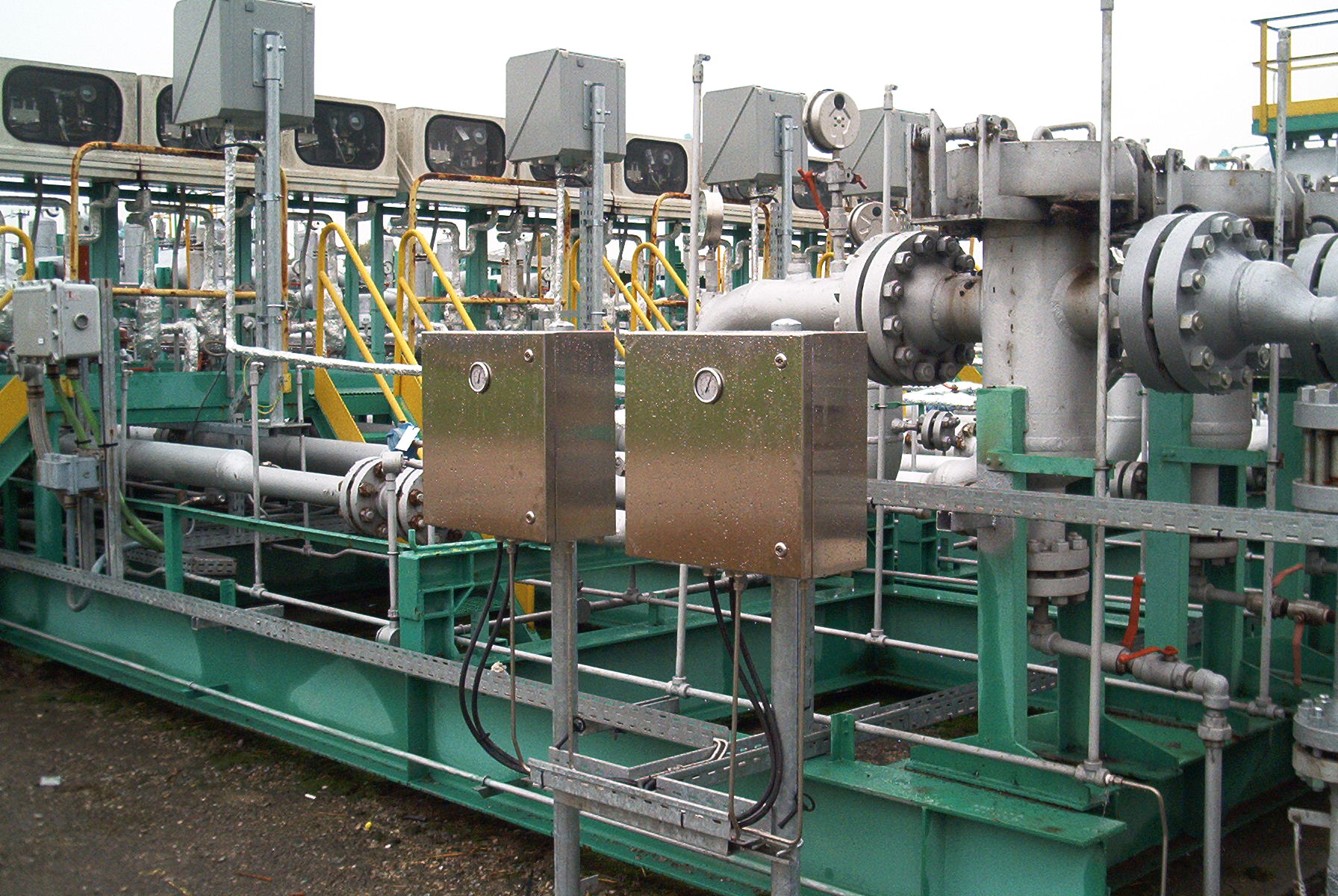

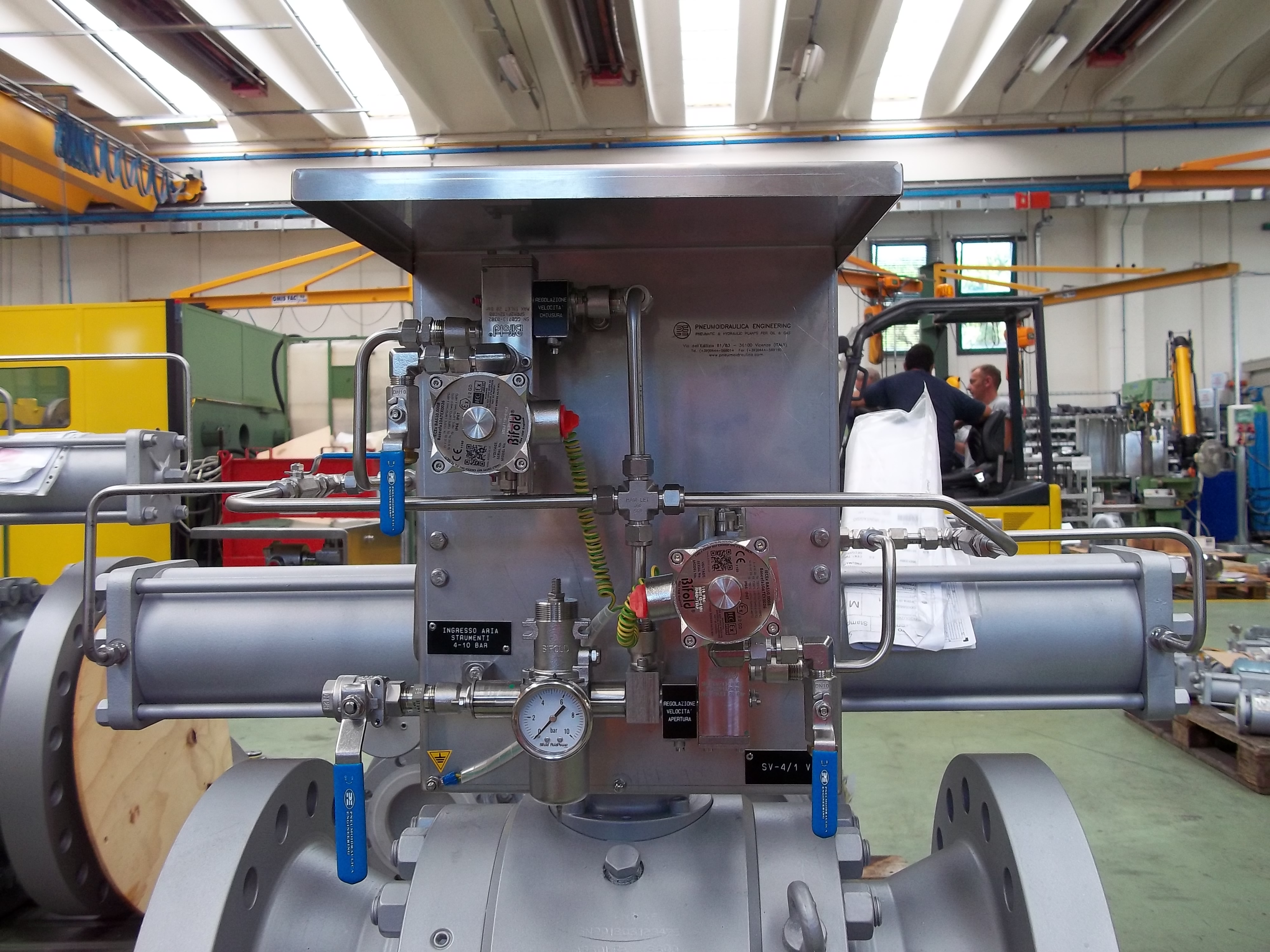

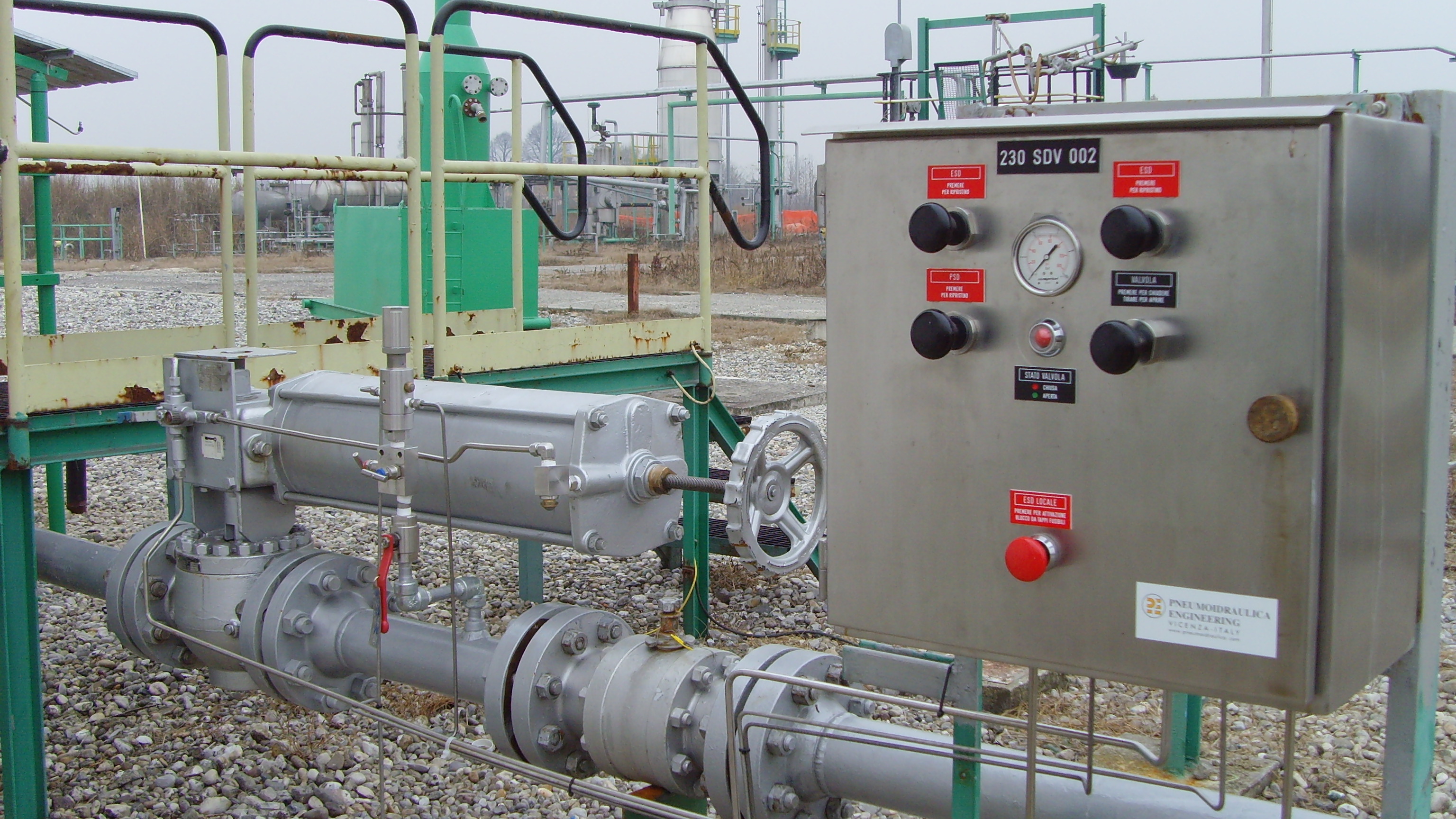

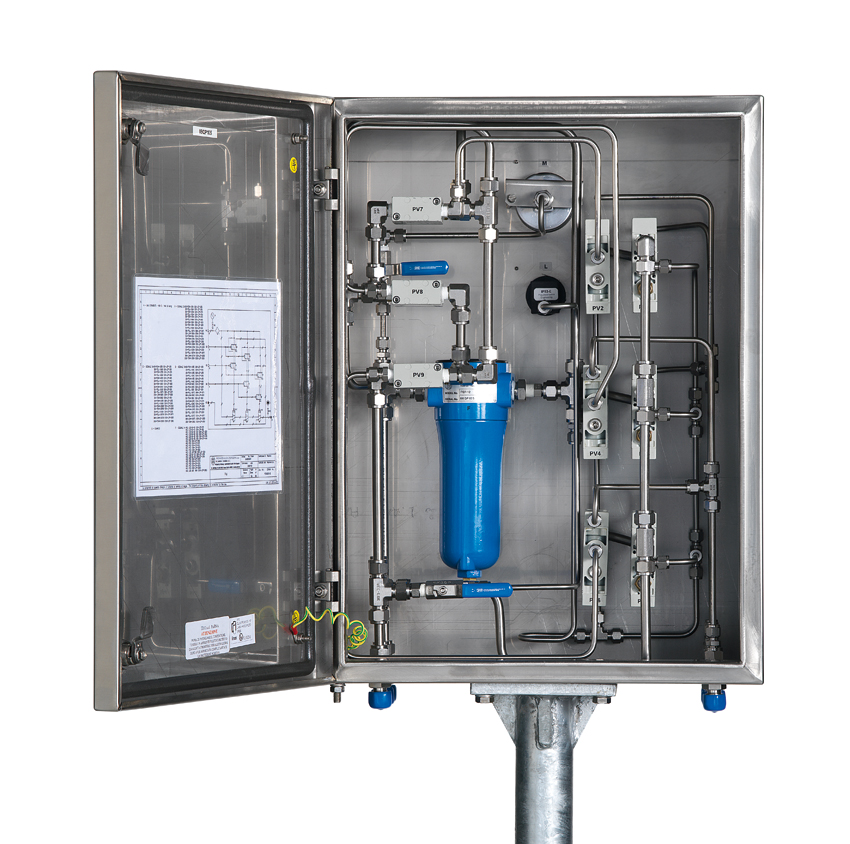

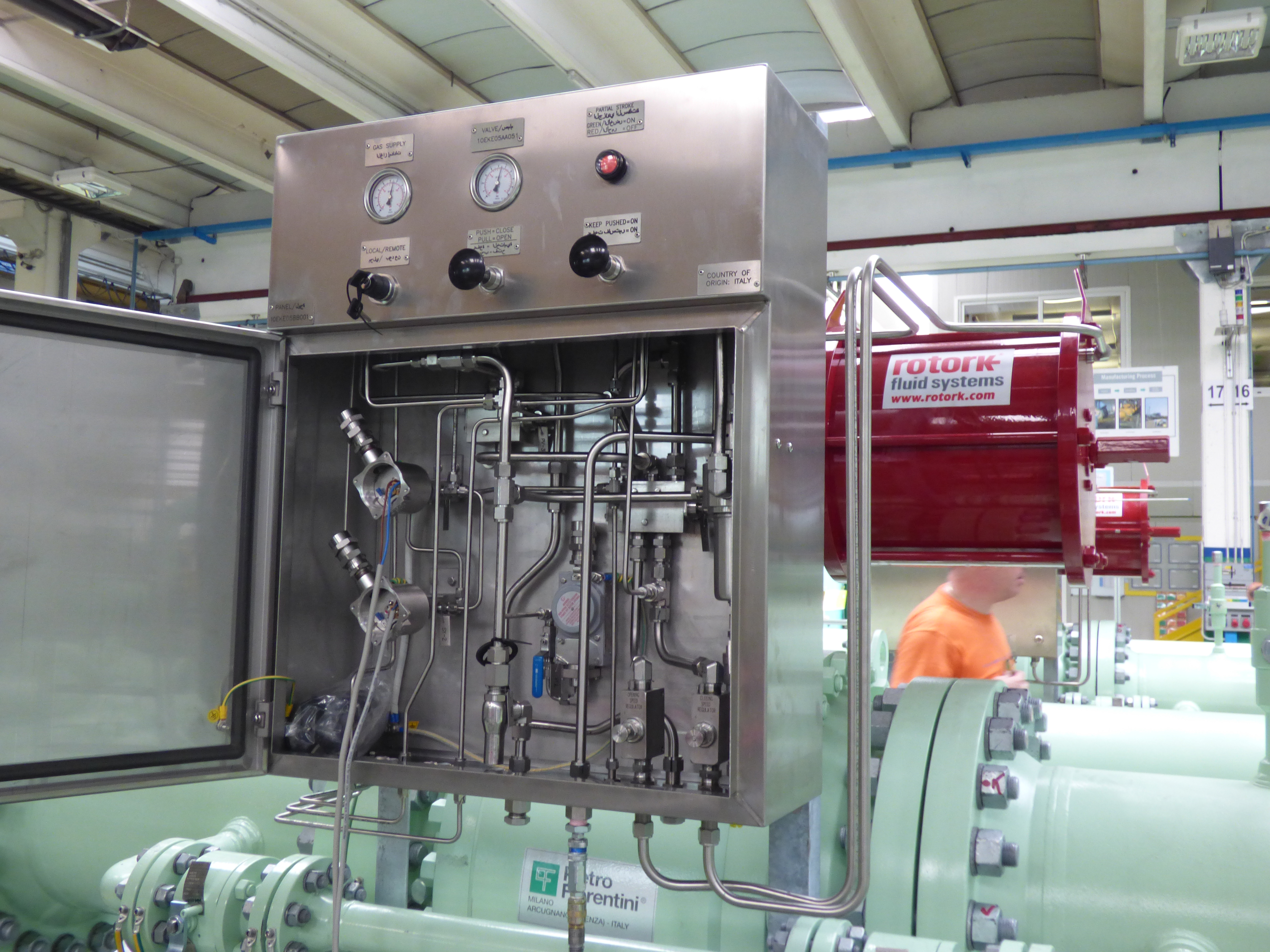

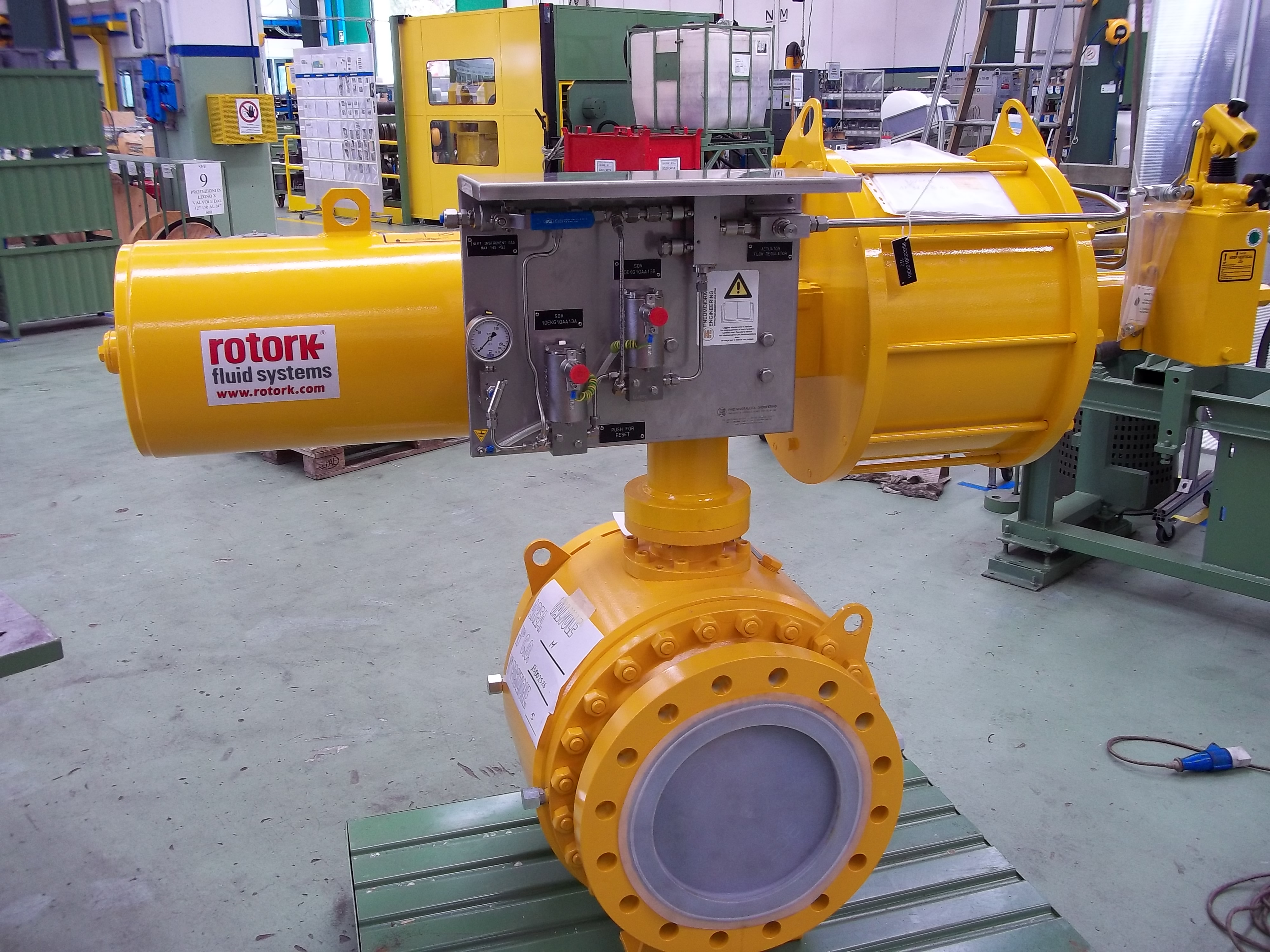

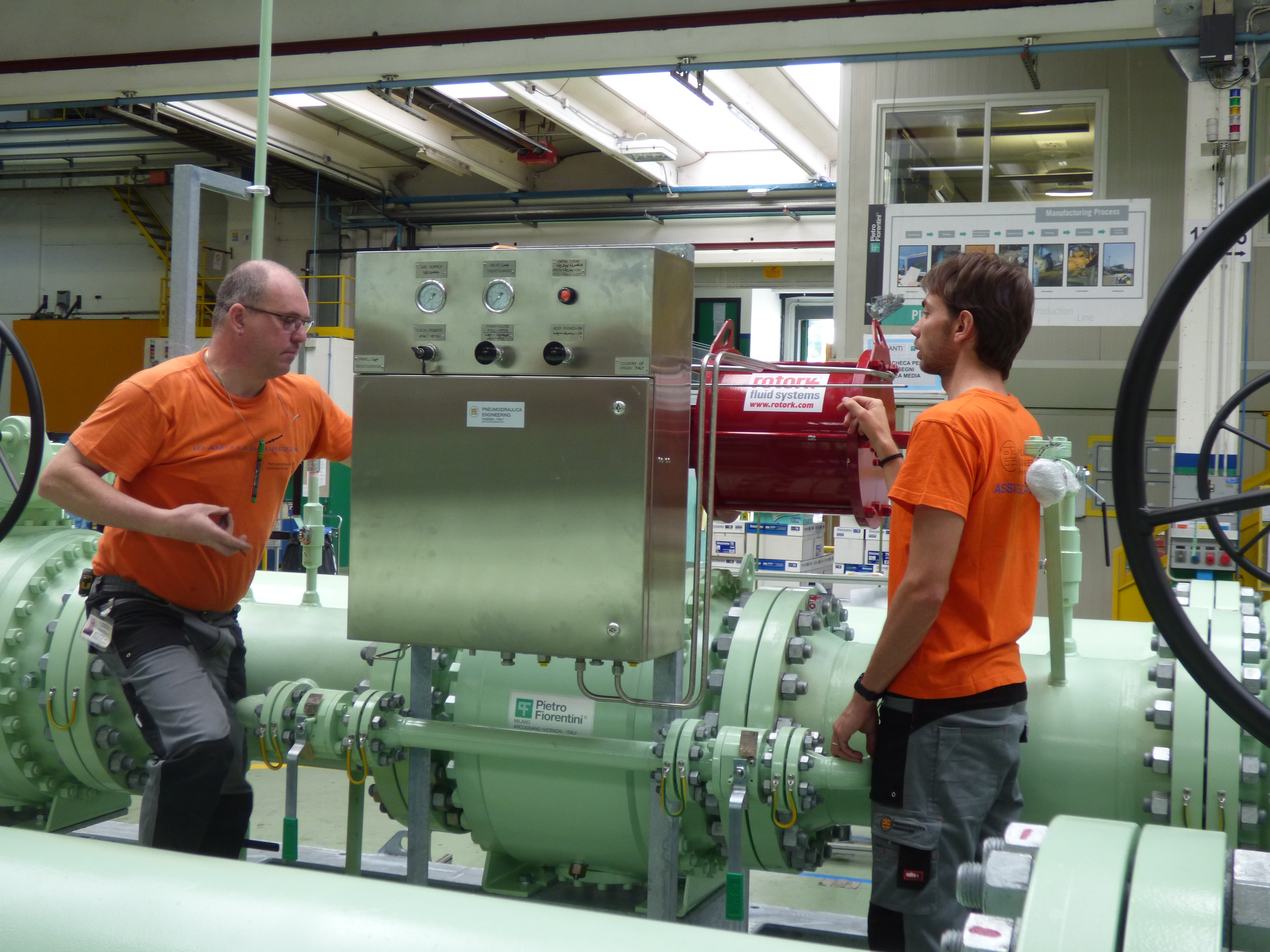

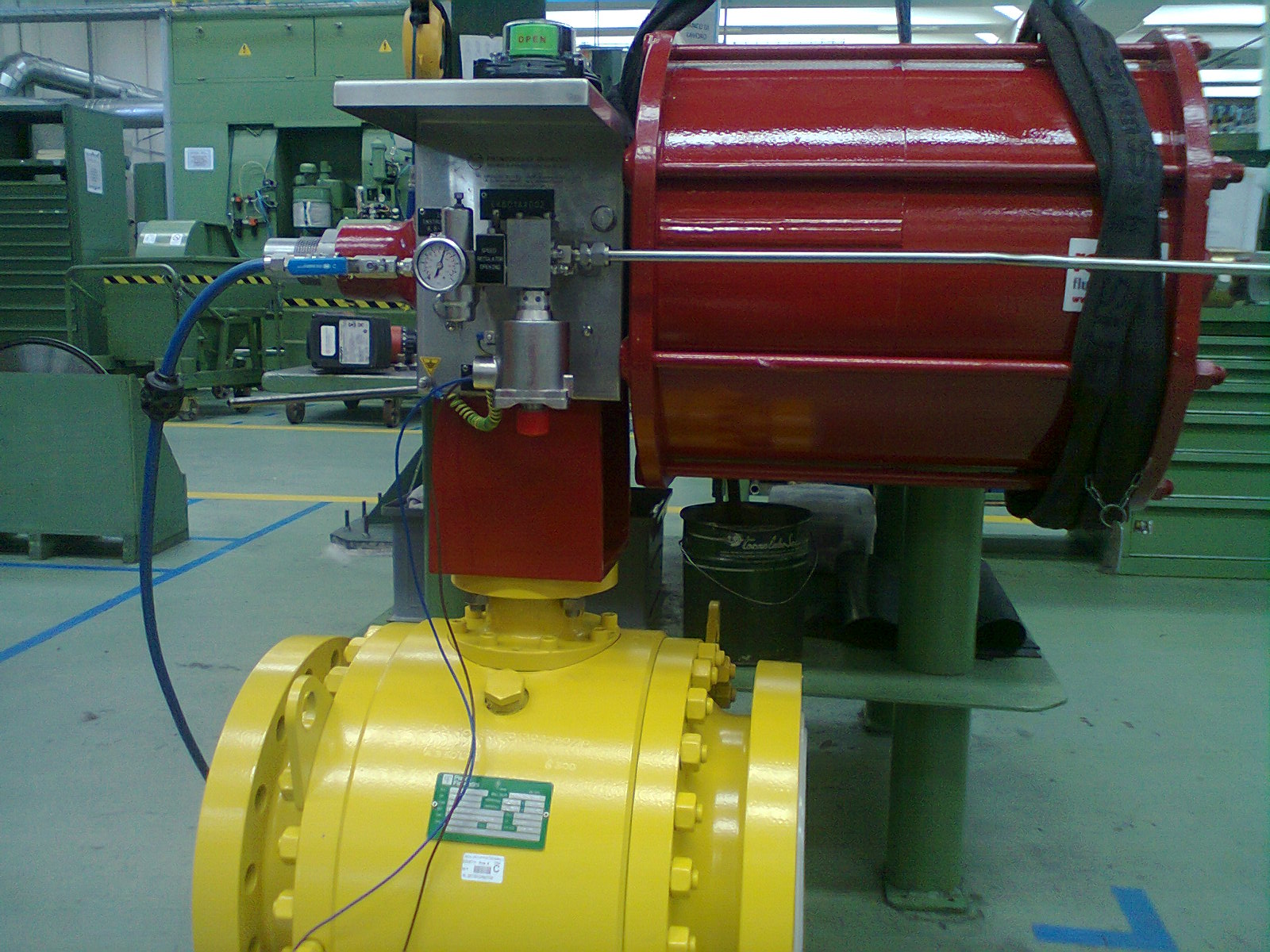

Sono sistemi che hanno a bordo i circuiti elettrici, pneumatici ed oleodinamici necessari al controllo degli attuatori che muovono le rispettive valvole.Il controllo può essere di tipo on/off (apre/chiude) oppure di tipo proporzionale in base al segnale ricevuto dalla sala controllo (pneumatico o elettrico).Vengono realizzate anche opzioni con dispositivo di test “Partial Stroke” manuale o automatico per utilizzo su sistemi HIPPS.
Caratteristiche standard:
- Disposizione componenti studiata accuratamente per facilitare le operazioni di comando, controllo e manutenzione
- Esecuzione in AISI316 (anche con verniciatura)
- In cabinet IP55 oppure su lamiera a vista
- Pressione max. 420 bar (6.000 PSI)
- Raccorderia a compressione con doppio anello di tenuta
- Tubing metrico o pollici (secondo ASTM A-269)
- Accumulatori idropneumatici (a sacca o a pistone) oppure serbatoi pneumatici per garantire manovre di emergenza anche in mancanza di alimentazione principale
- Controllo locale e remoto tramite interfaccia con PLC / DCS / SCADA / RTU
- Esecuzioni EEx-ia / EEx-d
- Gestione rete tappi fusibili (pneumatica o oleodinamica)
- ESD (emergency shut-down) manuale, pneumatico, idraulico ed elettrico
- PSD (process shut-down) manuale, pneumatico, idraulico ed elettrico
- Componenti di sicurezza con grado SIL2 secondo IEC 61508:2010
- Targhette e documentazione in Italiano o Inglese
- Certificazioni PED / ASME / ATEX / IECEx
Caratteristiche speciali:
- Funzionamento con azoto
- Bassissimo assorbimento elettrico per uso con pannelli solari (tecnologia green)
- Installazione in climi severi (bassissime/altissime temperature, zone desertiche, ecc.)
- Cabinet IP65
- Dispositivo “partial stroke” manuale o automatico
- Tempo di manovra ≤ 3 secondi (per valvole HIPPS)
- Compatibilità con fluidi idraulici a base acqua/glicole
- Skid separati per accumulatori / serbatoi
- Pressione fino a 690 bar (10.000 PSI)
- Utilizzo di gas con presenza di H2S (NACE MR01-75)
- Targhette e documentazione in lingue diverse (Russo, Arabo, ecc.)
- Esecuzione in accordo alle norme Norsok
- Collaudi presenziati e Certificazioni su richiesta del cliente
- Componenti di sicurezza con grado SIL3 secondo IEC 61508:2010
